Наружный диаметр трубы ВГП — это не то число, которое стоит на её маркировке. Маркировка показывает условный проход (ДУ): труба «ВГП 15» имеет наружный диаметр 21.3 мм, а не 15. Из-за этой путаницы половина монтажников промахивается с фитингами и режет лишнюю трубу. Разбираем, чем ВГП отличается от обычных стальных труб, даём полную таблицу по ГОСТ 3262-75, объясняем расчёт веса, монтаж, резьбу и сборку соединений.
Содержание
- Что такое труба ВГП и где она применяется
- Чем ВГП отличается от обычной стальной трубы
- Условный проход vs наружный диаметр
- Полная таблица диаметров ВГП по ГОСТ 3262-75
- Типы труб ВГП: лёгкие, обычные, усиленные
- Таблица веса 1 метра трубы
- Как правильно измерить наружный диаметр
- Резьба на ВГП: какая, где, как сделать
- Монтаж: сварка, резьбовые соединения, фитинги
- Частые ошибки при работе с ВГП
- Как выбрать трубу ВГП под задачу
- Частые вопросы
- Заказать трубу ВГП в Красноярске
Что такое труба ВГП и где она применяется
ВГП — водогазопроводная труба. Это стальная труба со стенкой повышенной толщины и со скруглёнными торцами, которая делается специально для транспортировки воды и газа под давлением. Производят её по ГОСТ 3262-75 — стандарт действует с 1976 года и на момент 2026 года остаётся основным.
Применение:
- Хозяйственно-питьевое и горячее водоснабжение в зданиях
- Газопроводы низкого и среднего давления
- Системы центрального отопления (стояки, разводка)
- Технологические трубопроводы на промышленных объектах
- Подвод воды к тепличным комплексам, фермам, дачным посёлкам
- Каркасы и стойки в нестандартном строительстве (теплицы, навесы, ограждения)
Главное отличие от стальной трубы общего назначения — повышенные требования к герметичности, прочности на разрыв и стойкости к коррозии при контакте с водой. ВГП проходит гидравлические испытания каждой партии и идёт с заводским сертификатом.
Чем ВГП отличается от обычной стальной трубы
| Параметр | ВГП (ГОСТ 3262-75) | Электросварная (ГОСТ 10704-91) |
|---|---|---|
| Назначение | Вода, газ, отопление | Конструкции, технологические линии |
| Стенка | Толстая (от 2.2 до 5 мм для бытовых размеров) | Тонкая, варьируется широко |
| Маркировка размера | По условному проходу (ДУ) | По наружному диаметру |
| Резьба на торцах | Возможна, нарезается легко | Не предусмотрена стандартом |
| Гидроиспытания | Обязательны для каждой партии | Не требуются |
| Цинкование | Часто (оцинкованная ВГП) | Редко |
| Стандарты длины | Мерная 4–12 м, немерная от 4 м | Любая |
Если на стройке нужна труба под воду или газ — берите ВГП. Электросварная общего назначения внешне похожа, но по гидроиспытаниям не проходит, и применять её для воды/газа запрещено СНиП и СП.
Условный проход (ДУ) vs наружный диаметр (Dн)
Это главная путаница, из-за которой ошибаются монтажники. На трубе или в накладной написано «ДУ 25» — а наружный диаметр у неё 33.5 мм. Несовпадение почти на 9 мм.
Условный проход (ДУ или DN) — это округлённый внутренний диаметр, по которому исторически считают пропускную способность трубопровода. Не совпадает ни с реальным внутренним, ни с наружным.
Наружный диаметр (Dн или OD) — это реальный замер штангенциркулем по внешней поверхности трубы. Именно он определяет, какой фитинг или муфта подойдут.
Почему так получилось: исторически трубопроводы считали по внутреннему диаметру (он определяет расход). Но при увеличении толщины стенки внутренний диаметр уменьшается, а наружный растёт. Чтобы фитинги не пришлось делать под каждую толщину стенки, придумали «условный» размер — он одинаковый для лёгкой, обычной и усиленной трубы одного класса. А реальный наружный диаметр всегда смотрите по таблице.
Правило: фитинг подбирается по наружному диаметру, не по маркировке.
Полная таблица наружных диаметров труб ВГП по ГОСТ 3262-75
Таблица охватывает все размеры по стандарту — от Ду 6 до Ду 150 мм. В наличии на складе обычно держат самые ходовые: 15, 20, 25, 32, 40, 50.
| Условный проход ДУ, мм |
Наружный диаметр Dн, мм |
Толщина стенки, мм | ||
|---|---|---|---|---|
| Лёгкая | Обычная | Усиленная | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.5 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Типы труб ВГП: лёгкие, обычные, усиленные
Под одним и тем же условным проходом в ГОСТ 3262-75 идут три исполнения по толщине стенки. Наружный диаметр у них одинаковый — отличается только толщина металла и, соответственно, внутренний просвет и масса.
Лёгкая
Стенка минимальная. Применяется для ненагруженных систем: разводка холодной воды в квартирах, монтаж теплиц и навесов, нетехнологические трубопроводы. Самая дешёвая в пересчёте на метр.
Обычная
Стандарт для большинства задач: горячая вода, отопление, газ низкого давления, обвязка котельных в частных домах. Базовый выбор, если нет особых требований.
Усиленная
Толстая стенка для повышенных давлений и нагрузок: магистральные стояки в высотках, технологические линии, газопроводы среднего давления, трубопроводы с высокой агрессивностью среды. Дороже, тяжелее, но надёжнее.
На сайте «Тантал» в наличии в основном обычное исполнение с толщинами 2.8–3.5 мм — это закрывает 95% задач частного и коммерческого строительства.
Таблица веса 1 метра трубы ВГП
Вес зависит от наружного диаметра и толщины стенки. Данные по ГОСТ 3262-75, средняя плотность стали 7.85 г/см³.
| ДУ, мм | Лёгкая, кг/м | Обычная, кг/м | Усиленная, кг/м |
|---|---|---|---|
| 15 | 1.16 | 1.28 | 1.43 |
| 20 | 1.50 | 1.66 | 1.86 |
| 25 | 2.12 | 2.39 | 2.91 |
| 32 | 2.73 | 3.09 | 3.78 |
| 40 | 3.33 | 3.84 | 4.34 |
| 50 | 4.22 | 4.88 | 6.16 |
| 65 | 5.71 | 7.05 | 7.88 |
| 80 | 7.34 | 8.34 | 9.32 |
| 100 | 10.85 | 12.15 | 13.44 |
Для расчёта веса всей партии: длина трубы × вес 1 метра × количество труб. Пример: 50 труб ВГП 25×3.2 длиной 6 м = 50 × 6 × 2.39 = 717 кг.
Как правильно измерить наружный диаметр
Если трубы лежат на стройке без маркировки, и нужно понять, какие фитинги покупать — измерить можно тремя способами.

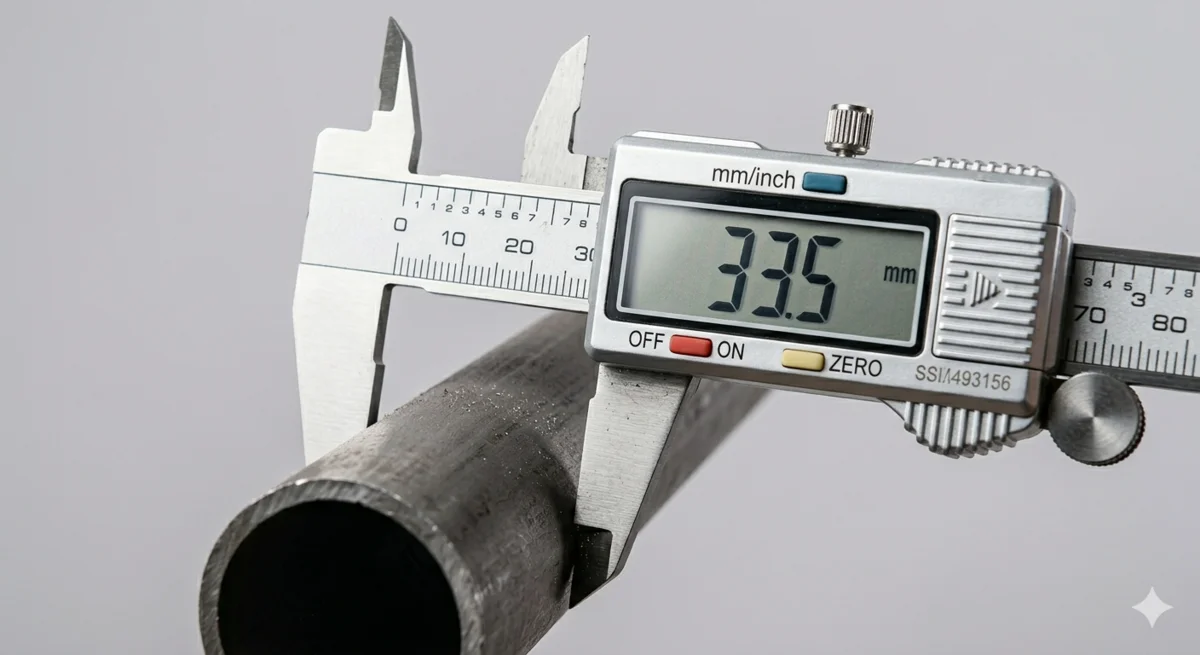

Штангенциркуль
Самый точный. Кладёшь трубу, обхватываешь губками штангенциркуля по внешней поверхности перпендикулярно оси трубы, читаешь значение. Измерять в двух местах с поворотом 90° — труба может быть овальной.
Рулетка по окружности
Если штангенциркуля нет: оборачиваешь рулетку или сантиметр вокруг трубы плотно, читаешь длину окружности, делишь на π (3.14). Получаешь наружный диаметр.
Пример: окружность 67 мм / 3.14 = 21.3 мм → это ВГП 15 (Ду 15).
По внутреннему контуру фитинга
Если есть готовая муфта или сгон под эту трубу, наружный диаметр трубы равен внутреннему диаметру резьбовой части фитинга минус 0.5–1 мм на резьбу.

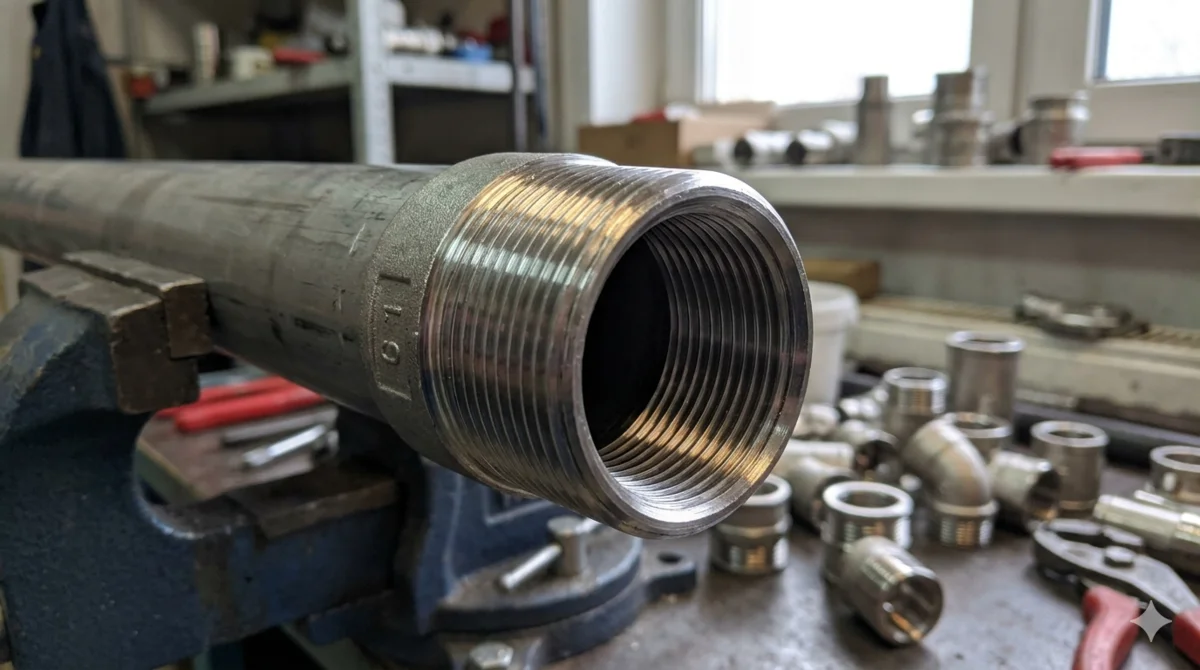

Резьба на ВГП: какая, где, как сделать
Главное преимущество ВГП — на ней режут трубную цилиндрическую резьбу по ГОСТ 6357-81 (G-резьба, дюймовая). Эта резьба совместима со всеми стандартными фитингами: муфтами, сгонами, угольниками, тройниками, кранами.
Соответствие ДУ и резьбы
| ДУ, мм | Резьба, дюйм | Реальная резьба |
|---|---|---|
| 15 | 1/2" | G 1/2 (Ø 20.955 мм) |
| 20 | 3/4" | G 3/4 (Ø 26.441 мм) |
| 25 | 1" | G 1 (Ø 33.249 мм) |
| 32 | 1 1/4" | G 1¼ (Ø 41.910 мм) |
| 40 | 1 1/2" | G 1½ (Ø 47.803 мм) |
| 50 | 2" | G 2 (Ø 59.614 мм) |
Резьбу режут плашкой вручную, клуппом или на трубонарезном станке. На станке быстрее и ровнее, особенно для диаметров от 32 мм. Длина резьбовой части — короткая (для муфтового соединения) и длинная (для сгона под американку). Стандартные размеры регламентированы ГОСТ 6357-81.
Для подготовки трубы под резьбовое соединение нужна точная резка перпендикулярно оси и снятие фаски. Услуга резки металлопроката на нашей базе делает это сразу — труба приходит готовой к нарезке резьбы.
Монтаж: сварка, резьбовые соединения, фитинги

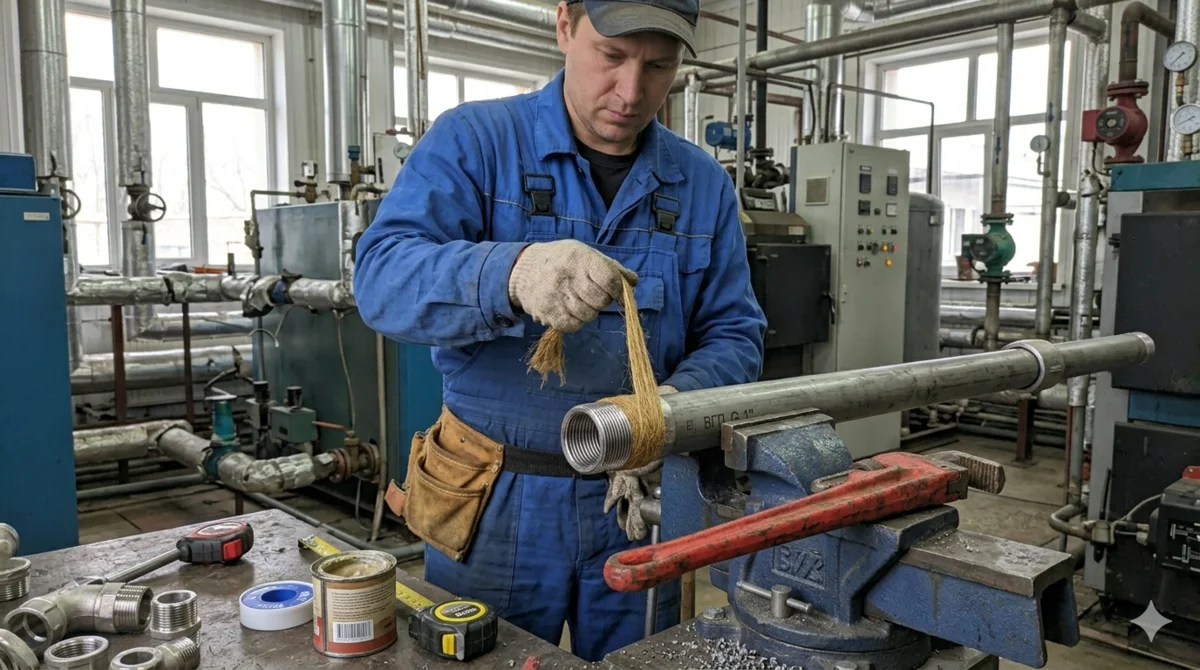

Резьбовое соединение
Основной способ для бытовых систем водоснабжения и отопления. На резьбу наматывают льняную прядь с пастой Unipak или ленту ФУМ, навинчивают фитинг, затягивают газовым ключом. При правильной герметизации соединение держит давление до 16 атмосфер.
Сварка
Применяется для постоянных трубопроводов: магистрали, стояки в высотках, газопроводы среднего и высокого давления. Делают электросваркой или газовой сваркой с предварительной разделкой кромок. ВГП хорошо сваривается — углерода немного, никаких особых требований к режиму нет.
Фланцевое соединение
Применяют на больших диаметрах (от ДУ 50) и в местах, где нужен разъёмный узел: задвижки, фильтры, клапаны. Фланцы приваривают к концам труб, между ними ставят прокладку, стягивают шпильками.
Что выбрать
Для частного дома и квартирной разводки — резьба и фитинги. Для коммерческих и промышленных систем — сварка. Если линия должна разбираться без болгарки — фланцы.
Частые ошибки при работе с ВГП
- Покупка фитингов по маркировке трубы. Заказали «фитинг ВГП 25» — он не подошёл, потому что наружный диаметр 33.5 мм, а фитинг под 25. Заказывайте по наружному диаметру или по дюймовой резьбе.
- Использование электросварной общей трубы вместо ВГП. Внешне похоже, но не выдерживает давления и не имеет сертификата под воду/газ. По нормам — нарушение.
- Неровный рез под резьбу. Если торец перекошен, резьба пойдёт неровно — фитинг сядет криво и потечёт. Резать только под 90° или перпендикулярным резом на станке.
- Слишком много герметика. Толстый слой пакли «забивает» резьбу — фитинг не доходит до посадки, соединение слабое. Класть в один слой по ходу резьбы.
- Холодный изгиб без нагрева. Пытаются согнуть трубу холодной, появляются заломы и трещины в стенке. ВГП гнут только с нагревом или используют готовые отводы.
- Сварка оцинкованной ВГП без снятия цинка. Сварка цинка даёт ядовитые пары и шов получается пористый. Цинк нужно сошкуривать на 30–50 мм от стыка.
- Неправильный подбор по давлению. Лёгкую трубу ставят на горячую воду или магистральный стояк — стенка не держит. Под повышенные нагрузки только обычная или усиленная.
- Применение в системах с пищевой водой без оцинковки. Чёрная ВГП ржавеет внутри, в воде появляется металлический привкус и ржавый осадок. Для питьевой воды — только оцинкованная или замена на полипропилен/металлопластик.
Как выбрать трубу ВГП под задачу
Холодная вода в квартире / частном доме
Стояки — ВГП ДУ 25 (наружный 33.5 мм), обычная. Подводка к смесителям и приборам — ДУ 15 (21.3 мм) или ДУ 20 (26.8 мм).
Горячая вода и отопление
То же по диаметру, но обязательно обычное или усиленное исполнение по толщине стенки. Лёгкая не годится — горячая вода ускоряет коррозию.
Газовая разводка в частном доме
ДУ 15 или ДУ 20, обычное исполнение, оцинкованная. Монтаж — резьбовой с льном на специальной пасте под газ. Только сертифицированный монтажник.
Подвод воды от скважины к дому
ДУ 25–32 в зависимости от расхода. Чёрная ВГП в земле быстро ржавеет — для подземной прокладки используют либо оцинкованную, либо полипропилен PN10–PN16.
Каркас теплицы, навеса, ограждения
ДУ 15–25 лёгкая. Дешевле обычной, прочности достаточно. Покрасить грунтовкой по металлу + эмалью.
Система отопления частного дома
Магистральные подающие — ДУ 32–40 обычная. Радиаторные подводки — ДУ 15–20.
Частые вопросы
Чем ВГП отличается от профильной трубы?
ВГП — круглого сечения по ГОСТ 3262-75 для воды и газа. Профильная — квадратного или прямоугольного сечения по ГОСТ 30245-2003 для строительных конструкций. Это разные изделия: ВГП герметичная и под давление, профильная — каркасная.
Что больше по диаметру: ВГП 25 или ВГП 1 дюйм?
Это одна и та же труба. ДУ 25 = 1 дюйм по резьбе = 33.5 мм наружный диаметр. Просто два способа обозначить.
Можно ли использовать ВГП в системе тёплого пола?
Можно, но не оптимально. Тёплый пол укладывается длинными петлями без стыков — ВГП в 6-метровых отрезках со сварными швами не подходит. Для тёплого пола используют сшитый полиэтилен PEX или металлопластик.
Какой срок службы у трубы ВГП?
В системах холодного водоснабжения: чёрная — 15–25 лет, оцинкованная — 30–50 лет. В отоплении (горячая вода) — на 30–40% меньше из-за ускоренной коррозии. На улице без защиты — 5–10 лет.
Бывает ли ВГП с диаметром 100 мм?
Да. ВГП ДУ 100 — наружный диаметр 114 мм, толщина стенки 4.0–5.0 мм. Используется на магистральных вводах в здания, технологических линиях, газопроводах среднего давления.
Можно ли сваривать ВГП с обычной электросварной трубой?
Технически — да, металл совместим. Но получившийся участок теряет статус «водогазопроводный»: вода и газ не должны идти через несертифицированную часть. Сваривать только по необходимости в технологических, не водогазовых системах.
Какая разница между ВГП и ВГП оцинкованной?
Это та же труба, но с цинковым покрытием 30–60 мкм по поверхности. Цинк защищает от коррозии — оцинкованная труба служит в 2–3 раза дольше. Дороже на 20–35%.
Какая длина трубы ВГП в одной партии?
Стандартно 4, 6, 8, 10 или 12 метров. Самый ходовой размер на складах — 6 метров (помещается в любой грузовик). 12-метровые поставляются длинномером по заказу.
Сколько ВГП-труб помещается в фуру 20 тонн?
Зависит от диаметра. ВГП 15×2.8 — около 14 тысяч метров (2300 шестиметровых). ВГП 50×3.5 — около 4 тысяч метров (660 шестиметровых). Точный расчёт по таблице веса.
Можно ли заменить трубу ВГП на полипропиленовую?
Внутри здания на холодной и горячей воде — да, и это даже лучше: не ржавеет, легче монтаж. Для газа — нельзя, только сертифицированные металлические трубы. Для подземной прокладки — лучше использовать ПНД или полипропилен.
